Pipe Admission Doppler Open pour Peugeot 103 SP MVL... Carburateur Dellorto PHBG ø15-17-19-21mm Et Sha 15mm (montage Souple)

MONTAGE SOUPLE (CE QUI ÉVITE L'ÉMULSION DE L'ESSENCE DANS LE CARBURATEUR DONC UN MEILLEUR FONCTIONNEMENT);

LE MANCHON MONTAGE SOUPLE EST DESTINÉ AU CARBURATEUR DELLORTO PHBG Ø15-17-19-21mm

Réalisé en impression 3D par frittage de poudre. Ce procédé permet d’offrir une forme optimum des conduits d’admission.

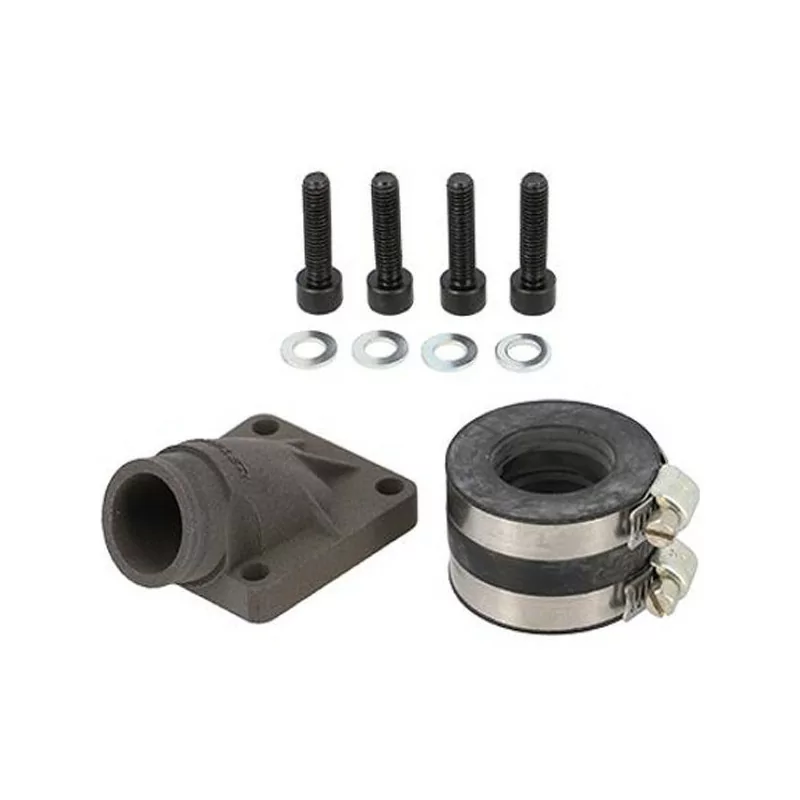

Inventaire des différentes pièces :
- 1 pipe
- 4 vis (nombre identique au point de fixation)
- 4 rondelles (nombre identique au point de fixation)
-1 manchon

ATTENTION : le matériau utilisé est sensible au serrage, il est impératif de ne pas dépasser le couple de serrage (4Nm), et de ne pas oublier d’utiliser les rondelles fournies. Dans le cas d’une étanchéité incomplète, privilégier l’utilisation de la patte à joint, plutôt que le serrage excessif des vis qui entrainerait une déformation de la semelle.

Montage :
1) Enduire la surface de contacte du plan de joint de patte à joint type CAF
2) Placer les rondelles et vis fournies, puis visser jusqu’à contact.
3) Serrer les vis à 4Nm

.

POUR LE MONTAGE SOUPLE D'UN CARBURATEUR DELLORTO SHA Ø14-15-16mm IL EST INDISPENSABLE DE COMMANDER LA BAGUE PIPE Ref : SBC491146
